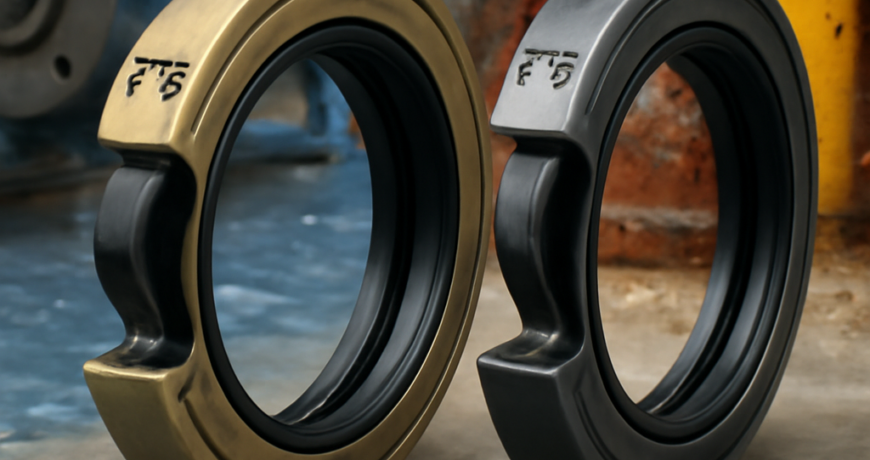

SKF TS e TSE: tenute per fluidi multipli e ambienti aggressivi
Le serie SKF TS e TSE rappresentano l’offerta di tenute SKF per le applicazioni dove gli ambienti di esercizio sono particolarmente aggressivi o dove i fluidi di tenuta sono multipli. Sono linee progettate per applicazioni industriali specialistiche dove le tenute standard non riescono a garantire vita utile accettabile, e dove la combinazione di temperature, pressioni, contaminanti chimici e cicli di lavoro intensi richiede soluzioni dedicate.
Le applicazioni tipiche delle serie TS e TSE sono nell’industria chimica, nella raffinazione, nella lavorazione di materiali plastici, in ambienti con esposizione a vapori aggressivi o liquidi corrosivi. Per officine e responsabili manutenzione che operano in questi settori, conoscere quando una soluzione SKF TS è la scelta corretta significa risolvere problemi tecnici che con altre tenute richiederebbero compromessi.
La serie TS: tenute per ambienti aggressivi standard
La serie TS (Triple Seal) ha tre labbri di tenuta indipendenti che lavorano in sequenza. Il primo labbro è la tenuta primaria contro il fluido interno. Il secondo è una barriera intermedia che evita il backwash di contaminanti tra esterno e interno. Il terzo è il parapolvere finale contro l’ambiente esterno. La configurazione a tre labbri offre protezione significativamente superiore rispetto ai paraoli a doppio labbro convenzionali.
Si usa in applicazioni dove c’è simultaneamente fluido interno aggressivo e ambiente esterno contaminato: pompe per chimica, miscelatori per processi industriali, agitatori con guarnizioni a labirinto. La triplicazione delle barriere riduce significativamente la probabilità di contaminazione incrociata.
La serie TSE: per fluidi multipli e applicazioni specialistiche
La serie TSE (Triple Seal Enhanced) è l’evoluzione della TS per applicazioni dove anche la qualità dei materiali del labbro è critica. Usa formulazioni proprietarie SKF di FKM o HNBR ad alta resistenza chimica, e geometrie ottimizzate per applicazioni specifiche.
La TSE è la scelta per applicazioni dove i fluidi a contatto sono multipli e variabili: impianti che lavorano con cicli di processo diversi, applicazioni dove la tenuta vede sia oli che acqua sia detergenti caldi sia chimici aggressivi. La formulazione FKM ad alta resistenza permette di coprire questo range di fluidi senza dover scegliere materiali specifici per ogni applicazione.
Quando giustificano il costo
Il costo di una tenuta SKF TS o TSE è significativamente superiore a quello di una tenuta standard equivalente. La giustificazione economica è chiara in due situazioni.
La prima è quando il costo del fermo macchina supera ampiamente il costo della tenuta. Per pompe in processi chimici continui dove un cedimento significa perdita di prodotto e fermo dell’intero impianto, l’investimento in tenute premium è quasi sempre giustificato.
La seconda è quando le tenute standard mostrano vita utile inaccettabile: cedimenti ogni pochi mesi che richiedono sostituzioni frequenti con tutti i costi connessi (manodopera, fermo macchina, perdita di prodotto). In questi casi un TS o TSE che dura 3-4 volte più dura ridurre i costi complessivi anche con prezzo iniziale triplo.
Disponibilità e tempi di consegna
Le serie TS e TSE non sono normalmente a magazzino dei distributori standard. Sono prodotti su ordine specifico per ogni applicazione, con tempi di consegna che variano tra 4 e 8 settimane. Per applicazioni urgenti vale la pena pianificare in anticipo gli ordini, considerando anche scorte di emergenza per i codici critici.
Materiali dei labbri: FKM, HNBR, PTFE incapsulato
La distinzione più netta tra la serie TS standard e la serie TSE riguarda la scelta del materiale del labbro. Sulla TS si trovano tipicamente mescole in NBR ad alta stabilità o FKM standard, adatte alla maggior parte dei fluidi industriali di processo. Sulla TSE i materiali salgono di grado: FKM SKF ad alta resistenza chimica, HNBR per resistenza combinata all’ozono e agli additivi degli oli minerali moderni, PTFE incapsulato per applicazioni con solventi aggressivi o aggredimenti chimici che nessun elastomero può reggere in continuo. La scelta del materiale non è mai un dettaglio secondario: un FKM di grado sbagliato può gonfiare del 30-40% in presenza di ammine o esteri, portando a perdita di tenuta in poche settimane. Per un confronto pratico tra FKM e HNBR consigliamo la lettura di HNBR: il fratello maggiore di NBR.
Sulle configurazioni TS/TSE per macchine con circuiti a vapore o CIP alimentare, l’elastomero preferito è EPDM perossidico con approvazione FDA, oppure silicone VMQ per temperature fino a 200°C in servizio food. Il confronto tra silicone ed EPDM in servizi CIP è approfondito nell’articolo Silicone vs EPDM: chi resiste meglio a vapore e detergenti caldi. In tutti i casi la codifica SKF sul particolare specifica esplicitamente il grado di mescola, e sostituire un TS o TSE “guardando la dimensione” senza verificare il materiale è il primo errore da evitare in reparto ricambi.
Dimensioni ricorrenti e installazione
Le serie TS e TSE coprono un range dimensionale ampio: le taglie più richieste sul mercato italiano vanno da 25x40x7 e 30x47x7 per piccole pompe di processo fino a 120x150x12 e 160x190x15 per grandi miscelatori e agitatori. Sulle applicazioni oleodinamiche pesanti (idraulica di presse e riduttori) si trovano dimensioni maggiori, fino a 200-250 mm di diametro albero. La verifica dello stato dell’albero prima dell’installazione è cruciale: rigature circonferenziali o solchi da usura precedente sono causa di trafilamento immediato sulla tenuta nuova. Su alberi con usura conclamata SKF fornisce le boccole di riparazione Speedi-Sleeve, una soluzione economica che ripristina la superficie di lavoro senza smontaggio dell’albero.
L’installazione richiede attrezzatura dedicata: mandrino di installazione della dimensione corretta, lubrificazione del labbro con lo stesso fluido di esercizio o con grasso compatibile, controllo dell’assialità della tenuta rispetto alla sede. Un TS o TSE installato “a martellate” può essere danneggiato al primo montaggio con danni al labbro non visibili a occhio nudo ma sufficienti a compromettere la tenuta dopo poche ore di esercizio. Il costo di una guarnizione SKF specialistica giustifica ampiamente l’uso di attrezzi di montaggio dedicati.
Casi pratici in Italia
Nel mercato italiano le serie TS e TSE sono soluzioni consolidate su tre famiglie di impianti. Nel comparto chimico e petrolchimico del nord Italia (poli di Ravenna, Mantova, Ferrara) sono routine su pompe centrifughe di processo, agitatori di reattori, miscelatori per resine e prepolimeri, con configurazioni a triplo labbro TSE per contenimento fumi VOC. Nel comparto food e beverage sono adottate su pompe centrifughe sanitarie in linee di riempimento e nei circuiti CIP con soda calda e detergenti alcalini, in configurazione TS/TSE con elastomero EPDM approvato FDA. Nella meccanica pesante (presse, cilindri idraulici di grande diametro, riduttori di trasmissione) le versioni TS con FKM ad alta resistenza sono utilizzate quando i normali paraoli SKF CR standard non raggiungono la vita utile richiesta dai piani di manutenzione preventiva.
In tutti questi contesti, la sostituzione di un TS o TSE al fermo estivo va programmata con congruo anticipo. I codici non-standard su ordinazione hanno lead time SKF Italia di 6-10 settimane; per fare scorta preventiva sui codici critici, la logica descritta in Pre-shutdown estivo: scorta di paraoli per linee critiche è applicabile pari pari alle tenute specialistiche.
TS o TSE: come scegliere
La scelta tra TS e TSE si riduce a tre domande. Prima: il fluido interno è aggressivo o è un olio/grasso standard? Se aggressivo (solventi, ammine, esteri, olii degradati con additivi ZDDP recenti), la TSE con materiale premium è l’unica scelta sensata. Seconda: l’ambiente esterno è contaminato da polveri abrasive, sabbia, spruzzi chimici, umidità aggressiva? Se sì, la configurazione a triplo labbro TS è utile anche con fluido interno banale, perché protegge il labbro primario dall’attacco esterno. Terza: qual è il costo del fermo macchina rispetto al costo della tenuta? Su impianti dove un’ora di fermo costa migliaia di euro, la differenza di prezzo tra un paraolio standard e una TSE si ammortizza in un singolo evento evitato.
Su questo tipo di calcolo aiuta un metodo standard: prendere lo storico dei cedimenti dell’ultimo biennio sulla macchina in esame, quantificare il costo cumulato (ricambi + manodopera + fermo), confrontarlo con il costo del passaggio a TS/TSE moltiplicato per il numero di posizioni. Nella maggioranza dei casi il break-even si trova entro il primo o secondo intervento evitato. Sui piani manutenzione preventiva questo tipo di analisi va rivisto ogni volta che cambia una linea di prodotto o si modifica un ciclo di lavaggio, perché le condizioni al labbro cambiano di conseguenza.
Un’ulteriore variabile utile in fase di scelta è la disponibilità del ricambio: per una linea produttiva critica avere in magazzino due paraoli standard costa poco ma non risolve il problema se il regime di lavoro consuma la tenuta ogni tre mesi. Meglio investire una volta in una TSE con vita utile di due-tre anni e ordinare una singola scorta di scorta di emergenza. Sul lato commerciale, i codici SKF TS/TSE più comuni sono a stock presso i principali distributori italiani, mentre le versioni con materiale FFKM o labbro PTFE incapsulato restano su ordinazione.
Alternative tecniche valide
Per applicazioni dove SKF TS o TSE sono la scelta tecnicamente ideale ma il costo è inaccettabile, esistono alternative valide tra altri produttori. Trelleborg ha linee specialistiche di livello tecnico comparabile. Freudenberg ha tenute multi-labbro per applicazioni similari. Garlock offre soluzioni per ambienti aggressivi industriali pesanti.
Il confronto tecnico tra le alternative dipende dall’applicazione specifica. Per una valutazione corretta vale la pena coinvolgere il supporto tecnico del produttore in fase di selezione.
